Producent wież napinających

Wieże napinające to krytyczne elementy konstrukcyjne systemów napowietrznych linii przesyłowych, zaprojektowane specjalnie tak, aby wytrzymywały znaczne napięcie wzdłużne przewodów i niezrównoważone obciążenia mechaniczne.

Jako profesjonalny producent wież transmisyjnych, Jiudingli dostarcza-wysokowydajne rozwiązania w zakresie wież napinających dla światowych firm energetycznych.

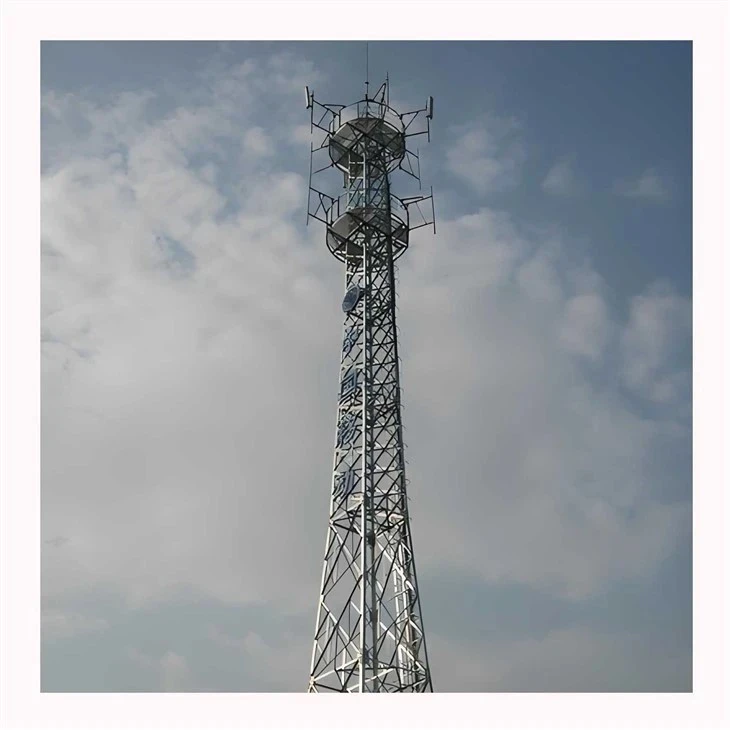

Wieża transpozycji
Wieżę transpozycyjną stosuje się w liniach przesyłowych-wysokiego napięcia do zamiany położenia przewodów fazowych i równoważenia parametrów elektrycznych.
Wieża Szczepu
Wieża Strain Tower to samonośna-wieża kratowa ze stali, stosowana na odcinkach naprężenia linii przesyłowych, sekcjach końcowych i w miejscach kątowych, aby wytrzymać napięcie przewodu i
Wieża sekcyjna
Wieża sekcjonująca jest używana w punktach podziału linii przesyłowych, aby zapewnić wsparcie konstrukcyjne przy separacji przewodów i montażu sprzętu przełączającego.
Wieża napinająca o dużej wytrzymałości
Wieża napinająca o dużej wytrzymałości to-samonośna stalowa wieża kratowa stosowana w liniach przesyłowych 110 kV–800 kV, instalowana na odcinkach naprężających, końcowych i kątowych w celu
Wieża Ślepego Zaułka
Wieża ślepa to wieża ze stali kratowej, która mocuje i kończy linię przesyłową na zaciskach linii lub w pozycjach kątowych, gdzie cała siła uciągu przewodu przejmuje wieżę.
Wieża Kotwiczna
Wieża kotwiczna to wieża ze stali kratowej instalowana pod kątem linii przesyłowej lub w punktach końcowych w celu przenoszenia napięcia przewodu i stabilizacji kierunku linii pod dużym obciążeniem

Specyfikacje produktu

Przedmiot	Specyfikacja
Typ wieży	Kratowa wieża napinająca
Zakres napięcia	35kV – 1000kV+
Materiał struktury	Q235B, Q355B, odpowiednik ASTM
Obróbka powierzchniowa	Cynkowane ogniowo-ogniowo
Grubość powłoki cynkowej	Większa lub równa 85μm
Wysokość wieży	15m – 120m
Kąt linii	0 stopni – 90 stopni +
Odporność na wiatr	Do 250 km/h
Projekt sejsmiczny	Dostępny
Standardy projektowe	IEC, IEEE, EN, GB
Żywotność usługi	30–50 lat

Cechy produktu

Ekstremalna sztywność skrętna i wzdłużna

Wzmocniony ciężkimi stalowymi płytami węzłowymi i-wysokiej jakości usztywnieniami, które wytrzymują niezrównoważone obciążenia powstałe w wyniku przypadkowego pęknięcia przewodu.

Optymalizacja ładowania asymetrycznego

Dopasowana konstrukcja nadwozia bezpiecznie rozkłada naprężenia spowodowane opadaniem lodu lub miejscowym uskokiem wiatru.

Połączenia śrubowe wysokiej-klasy

Ciężkie śruby sześciokątne klasy 8.8 i 10.9,-ocynkowane ogniowo, zapobiegają ślizganiu się połączeń pod wpływem stałego napięcia linki.

Wstępnie-wstępnie zaprojektowane funkcje konserwacji

Zawiera śruby stopniowe, pętle do mocowania linki zabezpieczającej i płyty montażowe izolatora ułatwiające naciąganie i konserwację.

Aplikacje

Punkty kąta linii przesyłowej:

Stosowany tam, gdzie linie przesyłowe zmieniają kierunek.

Lokalizacje zakończeń linii:

Podporowe sekcje końcowe-przewodów i końcówki.

Przejścia przez rzeki i autostrady:

Zapewnia dodatkową wytrzymałość konstrukcyjną w przypadku skrzyżowań-o dużych rozpiętościach.

Górskie korytarze przesyłowe:

Zapewnia stabilność na stromym i nierównym terenie.

Punkty podziału siatki:

Służy do podziału systemów przesyłowych na zarządzalne sekcje.

Sieci przesyłowe UHV i EHV:

Obsługa krytycznej szkieletowej infrastruktury transmisyjnej.

Proces produkcyjny

Aby zapewnić maksymalną wydajność i niezawodność konstrukcji, każda wieża napinająca przechodzi rygorystyczne procedury produkcyjne:

Projektowanie inżynieryjne i analiza konstrukcyjna

Cynkowanie ogniowe-na gorąco

Testowanie galwanizacji

Kontrola końcowa

Pakowanie i wysyłka

Kontrola surowca

Cięcie i wykrawanie CNC

Kątowa obróbka stali

Spawanie i produkcja

Zgromadzenie Próbne

Zarządzanie jakością

Kontrola jakości konstrukcji rozciąganych wymaga precyzji. System kontroli jakości Jiudingli działa zgodnie z międzynarodowymi standardami i obejmuje:

100% nieniszczące-testy (NDT)

Wszystkie krytyczne spoiny na poprzeczkach-ramion i wstawkach końcowych poddawane są testom ultradźwiękowym (UT) i cząsteczkom magnetycznym (MT).

Weryfikacja cyfrowego miernika folii cynkowej

Wielo-punktowe skanowanie elektroniczne zapewnia, że grubość powłoki ocynkowanej spełnia lub przekracza wymagania ASTM A123 / ISO 1461.

Weryfikacja wytrzymałości-w niskich temperaturach

Regularne testy Charpy V-Notch potwierdzają, że-stal o wysokiej wytrzymałości na rozciąganie pozostaje twarda i nie-krucha w mroźnym środowisku projektowym.

Opakowanie i transport

Metody pakowania

Opakowanie wiązek stalowych
Ocynkowana ochrona powierzchni
Etykietowanie identyfikacyjne komponentów
Wzmocnione opakowanie eksportowe

Opcje transportu

Przesyłka kontenerowa
Przerwij wysyłkę masową
Ciężka logistyka projektowa
Globalna dostawa eksportowa

Certyfikaty i zgodność

Nasze systemy wież podwieszanych są zgodne ze światowymi standardami inżynierii przekładni:

System Zarządzania Jakością ISO 9001

System zarządzania środowiskowego ISO 14001

System Bezpieczeństwa Pracy ISO 45001

Standardy transmisji IEC/IEEE

Wsparcie w zakresie inspekcji-strony trzeciej (SGS / BV / TÜV)

Certyfikaty testów materiałowych (MTC)

Często zadawane pytania

P: Jaka jest różnica między wieżą wiszącą a wieżą napinającą?

Odp.: Wieża podwieszana wytrzymuje głównie obciążenia przewodów pionowych, natomiast wieża napinająca jest zaprojektowana tak, aby wytrzymać naprężenie przewodu i zakotwiczyć linię przesyłową.

P: Jakie poziomy napięcia mogą obsługiwać Twoje wieże napinające?

Odp.: Nasze wieże napinające można zaprojektować dla systemów przesyłowych od 35 kV do 1000 kV +.

P:Czy oferujecie rozwiązania w zakresie wież kątowych i ślepych-wieżowych?

O: Tak. Produkujemy wieże kątowe, wieże-ślepe, wieże kotwiczne i konstrukcje transmisyjne-specjalnego przeznaczenia.

P: Czy możesz dostosować wieże zgodnie z rysunkami projektu?

O: Tak. Świadczymy usługi produkcyjne OEM i{1}}zgodnie z konkretnymi projektami zgodnie z rysunkami klienta i specyfikacjami technicznymi.

P: Jaka jest oczekiwana żywotność?

Odp.: Zwykle 30–50 lat w normalnych warunkach pracy.

P:Czy można zorganizować-inspekcje stron trzecich?

O: Tak. Przed wysyłką można zorganizować inspekcje SGS, BV, TÜV i inne.

P: Jakie metody płatności akceptujecie?

Odp.: Generalnie akceptujemy T/T, akredytywy i inne wspólnie uzgodnione metody płatności w handlu międzynarodowym.

P: Jaki jest czas realizacji produkcji?

Odp.: Zwykle 20–45 dni w zależności od ilości wieży i złożoności projektu.

P: Czy wieże napinające mogą być dostarczane z nierównymi konfiguracjami nóg do montażu na zboczach górskich?

O: Tak. Regularnie projektujemy i produkujemy niestandardowe „przedłużenia nóg” lub zmienne konfiguracje nóg-do wspinaczki górskiej (wysokie-niskie nogawki). Dzięki temu nasze wieże można bezpiecznie zakotwiczyć na stromym terenie, bez konieczności intensywnego niwelowania zboczy lub wykonywania większych prac ziemnych.

P: Jak gwarantujecie, że otwory w-wytrzymałych blachach węzłowych będą idealnie dopasowane-na miejscu?

Odp.: Wszystkie-blachy węzłowe o wysokich naprężeniach są wycinane i wiercone przy użyciu-precyzyjnego sprzętu plazmowego CNC z programowaniem z zerową-tolerancją. W połączeniu z obowiązkowym montażem próbnym 1:1 w naszej fabryce przed cynkowaniem, gwarantujemy, że każdy otwór na śrubę jest idealnie zgodny z naszymi instrukcjami montażu -, dzięki czemu instalacja w terenie jest płynna i wydajna.

Jesteśmy dobrze-znani jako jeden z wiodących producentów i dostawców wież napinających w Chinach. Jeśli zamierzasz kupić wieżę napinającą wyprodukowaną w Chinach, zapraszamy do otrzymania wyceny i specyfikacji z naszej fabryki. W celu konsultacji cenowej skontaktuj się z nami.
