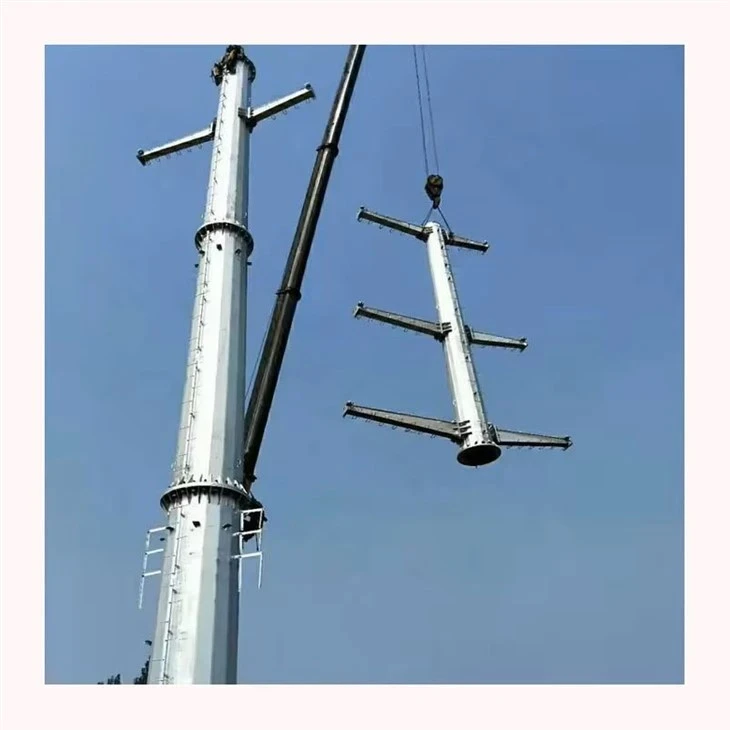

Wieża przesyłowa 110 kV

Nasze wieże przesyłowe 110 kV to wytrzymałe-konstrukcje stalowe ocynkowane ogniowo-, zaprojektowane z myślą o wzajemnych połączeniach sieci regionalnych, miejskich-podmiejskich korytarzach dystrybucyjnych i przemysłowych połączeniach energetycznych-. Działając jako krytyczny szkielet pomiędzy pod-sieciami przesyłowymi a masowymi sieciami energetycznymi-wysokiego napięcia, wieże te są zoptymalizowane pod kątem zapewnienia ścisłych odstępów międzyfazowych--i odporności mechanicznej pod dynamicznym obciążeniem wiatrem i lodem.

Wyślij zapytanie

Przegląd produktu

Dane techniczne

Napięcie znamionowe	110 kV
Konfiguracje obwodów	Pojedynczy obwód/podwójny obwód/wiele-obwodów, wiele-przewodów
Klasyfikacje wież	Zawieszenie (prosta), napięcie/kąt,-koniec/koniec, transpozycja,-przeprawa przez rzekę o dużej rozpiętości
Gatunki stali konstrukcyjnej	Wysoka-wytrzymałość Q235B, Q355B, Q420B (w pełni zgodna z ASTM A36 / A572 / GR50 / GR65)
Kodeksy inżynierii projektowania	IEC 60826, IEC 60652, ASCE 10, EN 1993 (Eurokod 3)
Standard-antykorozyjny	Cynkowanie ogniowe-zanurzeniowe-zgodnie z normą ISO 1461 / ASTM A123
Grubość powłoki cynkowej	86 um standard (możliwość dostosowania do 120-150 um dla linii przybrzeżnych o dużym zasoleniu)
Projektowa prędkość wiatru	25 m/s do 50 m/s (dostosowane do regionalnych okresów powrotów meteorologicznych)
Dodatek na przyrost lodu	5 mm - 40 mm (w zależności od projektu)
Elementy złączne i sprzęt	Śruby i nakrętki konstrukcyjne o wysokiej-wytrzymałości klasy 8.8 / 10.9 z urządzeniami zabezpieczającymi przed kradzieżą-
Projektowany okres użytkowania	Ponad 50 lat w standardowych warunkach pracy mediów

Rygor inżynierii i produkcji

1. Zautomatyzowana precyzja CNC
Idealne dopasowanie otworu:Wszystkie elementy kraty są wytwarzane za pomocą zautomatyzowanych linii cięcia kątowego, wykrawania i znakowania CNC. Tolerancje konstrukcyjne są zablokowane w granicach plus/minus 1 mm, co eliminuje-opóźnienia związane z rozwiercaniem, cięciem i spawaniem na miejscu.
Identyfikowalność materiałów:Pozyskujemy stal wyłącznie z-najwyższych{1}}państwowych hut. Do każdej przesyłki dołączone są oryginalne certyfikaty EN 10204 3.1 Mill Test (MTC) potwierdzające dokładne właściwości chemiczne i mechaniczne.

2. 100% Fabryczny test przed montażem-
Sklep-Weryfikacja dopasowania:Przed masową produkcją dowolnego niestandardowego projektu 110 kV w naszym zakładzie montowana jest-pełnowymiarowa prototypowa wieża. Ten test fizyczny sprawdza wszystkie odstępy między złączami, geometrię-ramion poprzecznych i konfiguracje przedłużeń korpusu, aby zagwarantować gotowość do pracy w terenie.

3. Dynamiczne modelowanie strukturalne
Zaawansowana symulacja obciążenia:Używając oprogramowania PLS-TOWER i MS Tower, przeprowadzamy analizę elementów skończonych (FEA) symulując połączone-stany naprężenia obciążenia. Obejmuje to ekstremalnie niezrównoważone napięcie wzdłużne, asymetryczne zrzucanie lodu i scenariusze zerwania-przewodów w celu optymalizacji stosunku wytrzymałości-do-wieży.

4. Silna-ochrona środowiska przed korozją
Metalurgiczne spoiwo cynkowe:Trawienie kwasem po-produkcji, a następnie-cynkowanie ogniowe tworzy trwałą,-niewymagającą konserwacji wielowarstwową-barierę. Zapewnia to całkowitą ochronę przed korozją atmosferyczną w-obszarach tropikalnych, pustynnych lub przemysłowych o dużej wilgotności.

Opcje dostosowywania strukturalnego

Optymalizacja śladu:Dopasowane przedłużenia nadwozia i wąskie-konstrukcje podstawy dla-miejskich-stref-ograniczonych dróg (ROW).
Adaptacja geologiczna:Dostosowane kątowniki i przedłużenia nóg pasujące do różnych typów fundamentów: podkładka-i-beton kominowy, kotwy skalne lub pale wiercone.
Kompatybilność z inteligentną siecią:Zintegrowane konfiguracje szczytu-fazy umożliwiające podłączenie OPGW (optycznego przewodu uziemiającego) i standardowych przewodów ekranowanych.

Logistyka, znakowanie i pakowanie

Trwałe tłoczenie części:Każdy element stalowy przed cynkowaniem jest stemplowany trwałym, czytelnym alfanumerycznym kodem identyfikacyjnym. Kod ten dokładnie odpowiada rysunkom montażu konstrukcji i harmonogramom pakowania, umożliwiając szybkie sortowanie-na miejscu.

Optymalizacja frachtu morskiego:Komponenty są ściśle powiązane według numerów części za pomocą-wytrzymałych stalowych taśm z zabezpieczeniami krawędzi, które zapobiegają tarciu cynku podczas transportu. Pakiety są skonfigurowane tak, aby zmaksymalizować przestrzeń w standardowych 40-stopowych kontenerach HQ lub statkach luzem-.

Często zadawane pytania

P: Z jakimi międzynarodowymi przepisami projektowymi są zgodne Twoje wieże 110 kV?

Odp.: Nasz zespół inżynierów projektuje i weryfikuje konstrukcje zgodnie z normą IEC 60826 (Projektowanie obciążeń i wytrzymałości linii napowietrznych), ASCE 10 (Projektowanie kratowych stalowych konstrukcji przesyłowych) i EN 1993 (Eurokod 3). Rutynowo dostosowujemy projekty, aby spełniały określone lokalne standardy użyteczności publicznej na całym świecie.

P: Jak można zagwarantować, że elementy wieży nie zostaną przesunięte podczas-instalacji na miejscu?

Odp.: Ograniczamy to ryzyko poprzez zautomatyzowaną produkcję CNC i obowiązkowe testy prototypów przed montażem-dla każdego typu wieży przed masową produkcją. Gwarantuje to, że odstępy między otworami, kąty połączeń i tolerancje splotów będą w 100% dokładne przed opuszczeniem fabryki.

P: Czy można zwiększyć grubość powłoki cynkowej w środowiskach silnie korozyjnych?

O: Tak. Chociaż nasza standardowa warstwa cynku spełnia normę ISO 1461 (ponad 86 um), możemy dostarczyć-ciężkie cynkowanie do 120-150 um dla regionów przybrzeżnych, przemysłowych lub o wysokiej wilgotności, aby zmaksymalizować żywotność wieży.

P: Czy dostarczacie oryginalną dokumentację materiałową na potrzeby audytów zgodności?

O: Tak. Do każdej przesyłki dołączana jest pełna dokumentacja dotycząca jakości, zawierająca certyfikaty EN 10204 3.1 testów walcowni (MTC),-raporty grubości cynkowania ogniowego, certyfikaty kontroli wymiarowej oraz dzienniki zdjęć montażu-z prób fabrycznych.

P: W jaki sposób pakowane są elementy wieży, aby zapobiec uszkodzeniom i stratom podczas transportu międzynarodowego?

Odp.: Komponenty są bezpiecznie łączone według numeru części za pomocą stalowych pasów z gumową wyściółką, aby zapobiec zarysowaniu od cynku-do-cynku. Wszystkie drobne elementy konstrukcyjne, płyty i śruby klasy 8.8/10.9 są pakowane w wytrzymałe-odporne na warunki atmosferyczne-stalowe bębny lub wzmocnione drewniane skrzynie oznaczone szczegółowymi listami przewozowymi.

P: Czy można dostosować konstrukcje wież 110 kV do ekstremalnych prędkości wiatru?

O: Tak. Nasz zespół inżynierów może dostosować projekt konstrukcyjny, aby wytrzymał prędkość wiatru do 50-55 m/s, ulepszając gatunki stali do wysokowytrzymałych Q355B lub Q420B i wzmacniając krytyczne układy stężeń kratowych.

P: Jakie komponenty interfejsu fundamentowego dostarczacie z wieżami?

Odp.: Dostarczamy-niestandardowe śruby kotwiące do fundamentów lub kołki fundamentowe (kątowniki) zgodnie z zatwierdzonymi rysunkami technicznymi. Są one prefabrykowane tak, aby można je było bezproblemowo połączyć z-podkładką na budowie-i-betonem kominowym lub fundamentami z pali.

P: Czy Twoje wieże 110 kV nadają się do konfiguracji z wiązkami przewodów?

O: Tak. Projektujemy-poprzeczki oraz płyty mocujące do zawieszenia/napinania, aby dostosować je do konfiguracji z jednym, dwoma lub wieloma wiązkami przewodów (takimi jak ACSR lub AAAC) w oparciu o specyficzne wymagania dotyczące pojemności cieplnej sieci.

P: Jaki jest typowy czas realizacji produkcji w przypadku standardowego projektu linii 110 kV?

Odp.: Czas realizacji zależy od wielkości i złożoności dostosowania. Zazwyczaj zatwierdzenie projektu technicznego i wykonanie prototypu zajmuje 2-3 tygodnie. Produkcja masowa odbywa się w tempie około 2000 do 3000 ton metrycznych miesięcznie.

P: Czy wspieracie-inspekcje stron trzecich (TPI) przed wysyłką do fabryki?

O: Absolutnie. W pełni wspieramy i uwzględniamy inspekcje stron trzecich-z agencji międzynarodowych, takich jak SGS, Bureau Veritas (BV) czy Intertek. Inspektorzy mogą kontrolować certyfikaty surowców, być świadkami montażu próbnego i weryfikować grubość cynkowania na-zakładzie.
